خرابی لمینت های فلزی فیبر بریده بریده

Failure of blunt notched fiber metal laminates

این مثال شکست و آسیب را در یک ورقه ورقه فلزی الیافی حاوی یک بریدگی صاف که تحت شرایط بارگذاری شبه استاتیکی قرار دارد، شبیه‌سازی می‌کند.

این صفحه در مورد:

شرح مسئله و مشخصات مواد
مدل UMAT برای لایه های اپوکسی تقویت شده با الیاف
مدل چند مقیاسی برای لایه های اپوکسی تقویت شده با الیاف

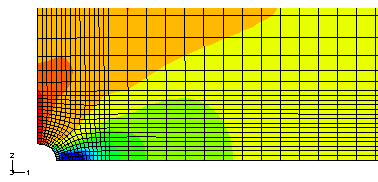

مدل المان محدود
نتایج و بحث
اسکریپت های پایتون
فایل های ورودی
مراجع
جداول
ارقام

فایل ورودی

اسکریپت های پایتون

fml_c3d8r_deg0_vis1_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
fml_c3d8r_deg0_vis2_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۴ استفاده می شود.
fml_c3d8r_deg0_vis3_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۱۶ استفاده می شود.
fml_c3d8r_deg0_vis4_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۰۶۴ استفاده می شود.
fml_c3d8_deg0_vis1_std.py: C3D8 در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
fml_sc8r_deg0_vis1_std.py: SC8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
fml_c3d8r_deg15_vis1_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۱۵ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
fml_c3d8r_deg30_vis1_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۳۰ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
fml_c3d8r_deg45_vis1_std.py: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۴۵ درجه و ویسکوزیته ۰.۰۰۱ استفاده می شود.
mfh_calib_ud.py: اسکریپتی که ویژگی‌های اجزای تشکیل‌دهنده مدل چندمقیاسی را کالیبره می‌کند.

بخوانید تحلیل شکست پیشرونده اکستروژن آلومینیوم جدار نازک تحت بارهای شبه استاتیکی و دینامیکی

فایل های ورودی

فایل های ورودی Abaqus/Standard

fml_frm_sc8r_deg0_vis001_std.inp: SC8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ در جهت فیبر (با استفاده از مدل آسیب هاشین) استفاده می شود.
fml_frm_sc8r_deg0_vis0005_std.inp: SC8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۵ در جهت فیبر (با استفاده از مدل آسیب هاشین) استفاده می شود.
fml_frm_sc8r_deg0_vis00025_std.inp: SC8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۲۵ در جهت فیبر (با استفاده از مدل آسیب هاشین) استفاده می شود.
fml_c3d8r_deg0_vis1_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg0_vis2_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۴ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg0_vis3_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۱۶ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg0_vis4_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۰۶۴ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8_deg0_vis1_std.inp: C3D8 در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
fml_sc8r_deg0_vis1_std.inp: SC8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg15_vis1_std.inp: C3D8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۱۵ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg30_vis1_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۳۰ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
fml_c3d8r_deg45_vis1_std.inp: C3D8R در لایه اپوکسی تقویت شده با فیبر، زاویه بارگذاری ۴۵ درجه و ویسکوزیته ۰.۰۰۱ (با استفاده از مدل UMAT ) استفاده می شود.
exa_fml_ortho_damage_umat.f: زیرروال کاربر UMAT برای مدل‌سازی شروع آسیب و تکامل در لایه‌های اپوکسی تقویت‌شده با فیبر.
fml_mfh_c3d8r_deg0_vis1_std.inp: C3D8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۱ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
fml_mfh_c3d8r_deg0_vis2_std.inp: C3D8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۵ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
fml_mfh_c3d8r_deg0_vis3_std.inp: C3D8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۲۵ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
fml_mfh_c3d8r_deg0_vis4_std.inp: C3D8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۱۲۵ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
fml_mfh_c3d8_deg0_vis2_std.inp: C3D8 در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۵ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
fml_mfh_sc8r_deg0_vis2_std.inp: SC8R در لایه اپوکسی تقویت شده با الیاف، زاویه بارگذاری ۰ درجه و ویسکوزیته ۰.۰۰۰۵ در مواد فیبر (با استفاده از مدل مواد چند مقیاسی) استفاده می شود.
