برهم زدن شمش استوانه ای: تجزیه و تحلیل شبه استاتیک با نگاشت محلول مش به مش ( Abaqus/Standard ) و مش بندی تطبیقی ( Abaqus/Explicit )
Upsetting of a cylindrical billet: quasi-static analysis with mesh-to-mesh solution mapping (Abaqus/Standard) and adaptive meshing (Abaqus/Explicit)
این مثال استفاده از قابلیت‌های نگاشت راه‌حل Abaqus/Standard و قابلیت‌های مش بندی تطبیقی Abaqus/Explicit را در برنامه‌های شکل‌دهی فلز نشان می‌دهد. نتایج تجزیه و تحلیل با نتایج تیلور (۱۹۸۱) مقایسه شده است. همین مشکل نیز با استفاده از عناصر جابجایی دما جفت شده در آشفتگی یک بیلت استوانه ای تجزیه و تحلیل می شود: جابجایی دما-جابجایی و تحلیل آدیاباتیک . عناصر جفت جابجایی دما در این مثال فقط برای اهداف تأیید نقشه راه حل گنجانده شده است. برای این مثال هیچ تولید گرمایی در این عناصر رخ نمی دهد.
این صفحه در مورد:
هندسه و مدل
مواد
شرایط مرزی و بارگذاری
نگاشت راه حل مش به مش در Abaqus/Standard
استخراج پروفایل های دوبعدی و ریمشینگ با استفاده از Abaqus/CAE
مش بندی تطبیقی در Abaqus/Explicit

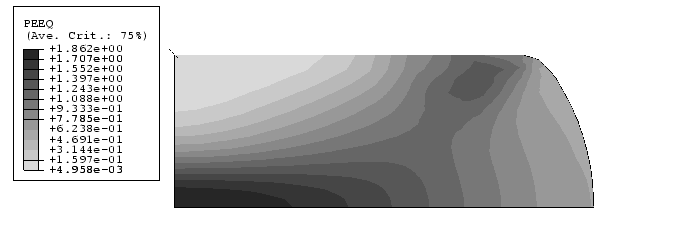

نتایج و بحث
فایل های ورودی
مراجع
جداول
ارقام
هنگامی که کرنش‌ها در یک تحلیل هندسی غیرخطی بزرگ می‌شوند، عناصر اغلب به‌قدری تحریف می‌شوند که دیگر گسسته‌سازی خوبی از مسئله ارائه نمی‌دهند. هنگامی که این اتفاق می افتد، لازم است که محلول را روی یک شبکه جدید که برای ادامه تجزیه و تحلیل بهتر طراحی شده است، نقشه برداری کنید. در Abaqus/Standard ، رویه نظارت بر اعوجاج مش است – به عنوان مثال، با مشاهده نمودارهای پیکربندی تغییر شکل یافته – و تصمیم گیری در مورد زمانی که مش نیاز به نقشه برداری دارد. هنگامی که اعوجاج مش آنقدر شدید است که باید یک مش جدید ایجاد شود، مش جدید را می توان با استفاده از گزینه های تولید مش در Abaqus/CAE ایجاد کرد . پایگاه داده خروجی در این زمینه مفید است زیرا هندسه فعلی مدل را می توان از داده های موجود در پایگاه داده خروجی استخراج کرد. هنگامی که یک مش جدید تعریف شد، تجزیه و تحلیل با شروع یک مسئله جدید با استفاده از راه حل از مش قدیمی در نقطه نگاشت به عنوان شرایط اولیه با مشخص کردن شماره مرحله و عدد افزایشی که در آن راه حل باید از تجزیه و تحلیل قبلی خوانده شود، ادامه می یابد. Abaqus/Standard راه حل را از مش قدیمی به مش جدید درون یابی می کند تا مشکل جدید را آغاز کند. این تکنیک کلیات قابل توجهی را ارائه می دهد. به عنوان مثال، مش جدید ممکن است در مناطقی با گرادیان های با کرنش بالا متراکم تر باشد و در مناطقی که به طور صلب حرکت می کنند، عناصر کمتری داشته باشد – هیچ محدودیتی وجود ندارد که تعداد عناصر یکسان باشد یا اینکه انواع عناصر بین مش های قدیمی و جدید موافق باشند. در یک تحلیل عملی معمولی از یک فرآیند تولید، نگاشت محلول مش به مش ممکن است چندین بار انجام شود، زیرا تغییرات شکل بزرگ مرتبط با چنین فرآیندی است.
Abaqus/Explicit دارای قابلیت هایی است که امکان نگاشت راه حل های خودکار را با استفاده از مش بندی تطبیقی فراهم می کند. بنابراین، فرآیند نگاشت آسان‌تر است، زیرا در آنالیز گنجانده شده است و کاربر تنها باید تصمیم بگیرد که با چه تعداد دفعات دوباره مش کردن باید انجام شود و از چه روشی برای نگاشت محلول از مش قدیمی به مش جدید با پیشرفت راه حل استفاده کند. Abaqus/Explicit انتخاب های پیش فرضی را برای مش بندی تطبیقی ارائه می دهد که نشان داده شده است برای طیف گسترده ای از مشکلات کار می کند. در نهایت، مش بندی وابسته به محلول برای متمرکز کردن مناطق پالایش مش با انحنای مرزی در حال تکامل استفاده می شود. این با تمایل روش‌های هموارسازی پایه برای کاهش ظرافت مش در نزدیکی مرزهای مقعر که دقت محلول مهم است، مقابله می‌کند
