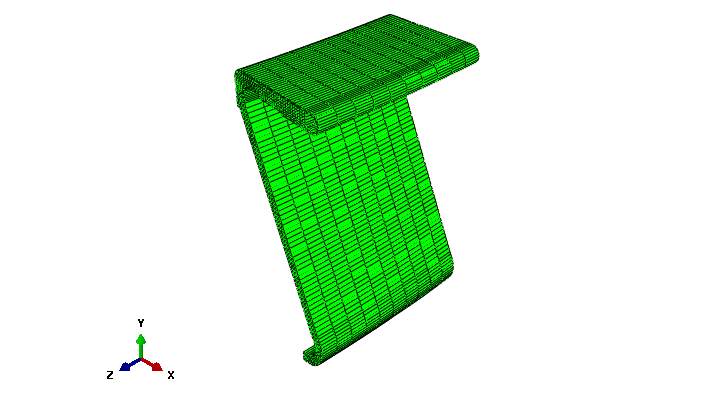

تجزیه و تحلیل نفوذ فشار درزگیر بوسه مجرای هوا
Pressure penetration analysis of an air duct kiss seal
این مثال نشان می‌دهد که چگونه می‌توان از آنالیز غیرخطی اجزای محدود یک مهر و موم بوسه مجرای هوا برای تعیین عملکرد آب‌بند استفاده کرد. مهر و موم اجزای ساختاری رایجی هستند که اغلب نیاز به تجزیه و تحلیل طراحی دارند. اطلاعاتی مانند منحنی بار-انحراف، تغییر شکل و تنش های آب بندی و توزیع فشار تماس به راحتی از این تحلیل ها به دست می آید. Abaqus اجازه می دهد تا اثرات نفوذ فشار بین مهر و موم و سطوح تماس در این تجزیه و تحلیل ها در نظر گرفته شود، و تجزیه و تحلیل های معمول آب بندی ها واقعی تر و دقیق تر می شود. تجزیه و تحلیل مهر و موم کلاچ، کانکتورهای رزوه‌ای، مهر و موم درب خودرو، و مهر و موم کانال هوا برخی از کاربردهایی هستند که تأثیرات نفوذ فشار در آنها مهم است.
این صفحه در مورد:
هندسه و مدل
نتایج و بحث
فایل های ورودی
ارقام
قابلیت نفوذ فشار مبتنی بر سطح برای شبیه سازی نفوذ فشار بین سطوح در تماس استفاده می شود. با استفاده از گزینه نفوذ فشار، که در بارهای نفوذ فشار سیال توضیح داده شده است، فراخوانی می شود . این قابلیت برای شبیه‌سازی مواردی ارائه می‌شود که در آن یک اتصال بین دو جسم تغییر شکل‌دهنده (مثلاً بین دو جزء که روی یکدیگر رزوه‌شده‌اند) یا بین یک جسم تغییر شکل‌دهنده و یک سطح صلب (مانند یک واشر نرم مورد استفاده در یک اتصال) در یک یا چند انتها در معرض فشار سیال یا هوا قرار می‌گیرد. این فشار هوا به داخل اتصال نفوذ می کند و سطوح تشکیل دهنده اتصال را بارگذاری می کند تا زمانی که به ناحیه ای از سطوح برسد که فشار تماس بین سطوح نزدیک از مقدار بحرانی تعیین شده در گزینه نفوذ فشار بیشتر شود و نفوذ بیشتر را قطع کند.
