تحلیل دینامیکی غیرخطی سازه با فروپاشی غیرالاستیک موضعی
Nonlinear dynamic analysis of a structure with local inelastic collapse
این مثال، یک رویکرد ارزان برای پیش‌بینی پاسخ کلی سازه‌ای که رفتار موضعی پیچیده‌ای از خود نشان می‌دهد را نشان می‌دهد.
در این صفحه بحث می‌شود:
مدل‌سازی
کنترل بارگذاری و محلول
نتایج و بحث
فایل‌های ورودی
ارقام

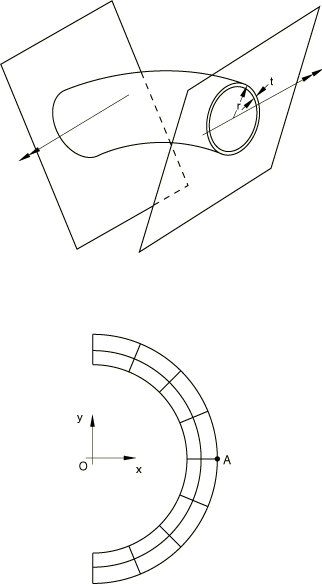

مورد مورد مطالعه در این مثال، یک نمونه‌ی شلاقی لوله‌ی مهارنشده است که در آن یک لوله‌ی در ابتدا مستقیم، آنقدر حرکت می‌کند که مقطع لوله فرو می‌ریزد. از یک تکنیک دو مرحله‌ای برای پیش‌بینی پاسخ استفاده می‌شود. ابتدا، فروپاشی مقطع تحت شرایط استاتیکی با استفاده از یک مدل کرنش صفحه‌ای تعمیم‌یافته بررسی می‌شود. این تحلیل، رابطه‌ی گشتاور-انحنا را برای مقطع تحت شرایط خمش خالص تعریف می‌کند. همچنین نشان می‌دهد که مقطع هنگام فرو ریختن چگونه تغییر شکل می‌دهد. از این اطلاعات می‌توان برای قضاوت در مورد منطقی بودن تغییر شکل با توجه به شکست (شکستگی) احتمالی مقطع استفاده کرد. علاوه بر این، این تحلیل مرحله‌ی اول می‌تواند برای محاسبه‌ی تغییر در سطح مقطع محصور شده توسط لوله به عنوان تابعی از انحنای لوله استفاده شود. در مورد شلاقی لوله، نیروی محرکه ناشی از فوران سیال از یک شکستگی در لوله است. و اگر لوله چنین حرکت بزرگی را متحمل شود، ممکن است مقطع به اندازه‌ای تغییر شکل یابد که جریان را خفه کند. مرحله دوم تحلیل، پیش‌بینی پاسخ دینامیکی کلی لوله است که با استفاده از پاسخ گشتاور-انحنای مقطع که در تحلیل اول به دست آمده است، رفتار خمشی غیرالاستیک تیر را تعریف می‌کند. این رویکرد دو مرحله‌ای، روشی ساده و ارزان برای ارزیابی رویداد ارائه می‌دهد. این روش تقریبی است و ممکن است خطاهای قابل توجهی ایجاد کند. این جنبه از رویکرد در بخش آخر زیر مورد بحث قرار گرفته است.
