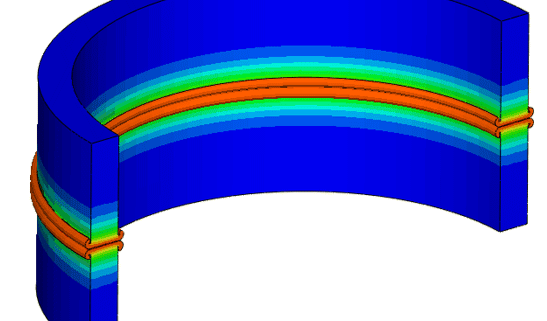

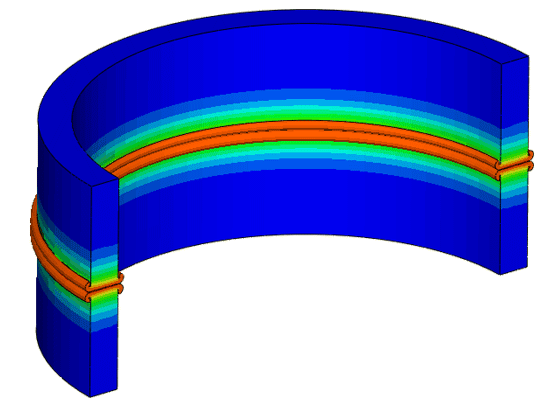

شبیه سازی جوش اینرسی با استفاده از Abaqus/Standard و Abaqus/CAE

این مثال نشان می دهد که چگونه شبیه سازی یک ابزار مهم در طراحی فرآیند جوشکاری اینرسی است.

این مثال ویژگی های Abaqus زیر را نشان می دهد :

کوپلینگ ترمومکانیکی برای شبیه سازی جوش اینرسی،

Remeshing نیمه خودکار با استفاده از روش های برنامه نویسی پایتون و خروجی پایگاه داده برای استخراج پیکربندی های تغییر شکل یافته،

تعریف یک قانون اصطکاک پیچیده در زیر برنامه کاربر،

بارگیری فلایویل از طریق تعاریف زیر روال کاربر، و

ترکیب و ارائه نتایج از دنباله ای از فایل های پایگاه داده خروجی ( .odb ).

این صفحه در مورد:

توضیحات برنامه
رویکردهای مدل سازی آباکوس و تکنیک های شبیه سازی
بحث در مورد نتایج و مقایسه موارد
اسکریپت های پایتون
فایل های ورودی
مراجع
ارقام

فایل ورودی

اسکریپت های پایتون

inertiaweld.py: اسکریپت اصلی پایتون برای کنترل ساخت مدل، remeshing و تجزیه و تحلیل.
inertiaweld_solver_param.py: اسکریپت برای مقداردهی اولیه گزینه های پایه برای تجزیه و تحلیل Abaqus/Standard .
inertiaweld_utils.py: اسکریپت برای تعریف توابع کاربردی، مانند اعمال دانه ها و جایگزینی قطعه پس از تغییر شکل.
inertiaweld_original_build.py: اسکریپت برای ایجاد مدل اولیه.
inertiaweld_job_param.py: اسکریپتی برای ارائه پارامترهای کنترلی و داده های ورودی، مانند اندازه مش و زمان شبیه سازی.
inertiaweld_remesh_build.py: اسکریپت برای ایجاد یک مدل Remeshed و ارائه فایل های ورودی برای راه اندازی مجدد.
inertiaweld_movie.py: اسکریپت برای ایجاد یک انیمیشن از این شبیه سازی جوش.
inertiaweld_xy.py: اسکریپت برای ایجاد نمودار X-Y از تاریخچه انرژی جنبشی چرخ طیار.
inertiaweld_upset.py: اسکریپت برای ایجاد نمودار X–Y از تاریخچه ناراحت.
inertiaweld_maxtemp.py: اسکریپت برای ایجاد نمودار X-Y از تاریخچه دمای حداکثر در طول فرآیند جوشکاری.
