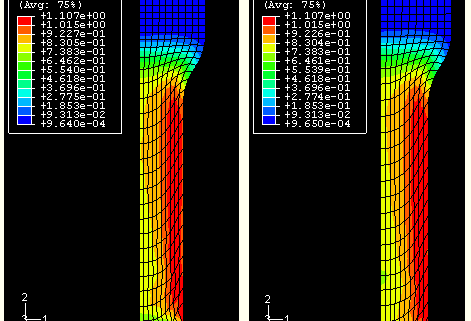

اکستروژن یک میله فلزی استوانه ای با تولید حرارت اصطکاکی

Extrusion of a cylindrical metal bar with frictional heat generation

این مثال نحوه شبیه سازی مشکلات اکستروژن را با استفاده از Abaqus نشان می دهد . در این مشکل خاص، شعاع یک میله استوانه‌ای آلومینیومی با فرآیند اکستروژن ۳۳ درصد کاهش می‌یابد. تولید گرما به دلیل اتلاف پلاستیک در داخل میله و تولید گرمای اصطکاکی در رابط قطعه کار/ قالب در نظر گرفته شده است.

این صفحه در مورد:

هندسه و مدل
مدل مواد و رفتار رابط
شرایط مرزی، بارگذاری و کنترل محلول
نتایج و بحث
فایل های ورودی
ارقام

فایل ورودی

فایل های ورودی

فایل های ورودی Abaqus/Standard

metalbarextrusion_coupled_fric.inp: مدل سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4T با تولید گرمای اصطکاکی.
metalbarextrusion_stabil.inp: مدل سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4T با تولید گرمای اصطکاکی و تثبیت خودکار، میرایی تعریف شده توسط کاربر.
metalbarextrusion_stabil_adap.inp: مدل سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4T با تولید گرمای اصطکاکی و تثبیت خودکار تطبیقی، میرایی پیش فرض.
metalbarextrusion_coupled_fric_surf.inp: مدل سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4T با تولید گرمای اصطکاکی و فرمول تماس سطح به سطح.
metalbarextrusion_coupled_fric_gcontsd.inp: مدل سازی تماس عمومی اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4T با تولید گرمای اصطکاکی
metalbarextrusion_s_coupled_fric_cax4rt.inp: مدل‌سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4RT با تولید گرمای اصطکاکی.
metalbarextrusion_s_coupled_fric_cax4rt_surf.inp: مدل سازی جفت تماس اکستروژن جفت شده حرارتی با استفاده از عناصر CAX4RT با تولید گرمای اصطکاکی و فرمول تماس سطح به سطح.
metalbarextrusion_adiab.inp: مدل‌سازی جفت تماس اکستروژن با تولید گرمای آدیاباتیک و بدون تولید گرمای اصطکاکی.
metalbarextrusion_adiab_surf.inp: مدل‌سازی جفت تماس اکستروژن با تولید گرمای آدیاباتیک و بدون تولید گرمای اصطکاکی با استفاده از فرمول تماس سطح به سطح.

بخوانید ‌‍‍‌‌‌‎اتصال داده‌ها از چندین فایل نتایج و تبدیل فرمت فایل: FJOIN‍‌

فایل های ورودی Abaqus/Explicit

metalbarextrusion_x_cax4rt.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی سینماتیک
metalbarextrusion_x_cax4rt_enh.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی سینماتیک؛ افزایش کنترل ساعت شنی
metalbarextrusion_xad_cax4rt.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی سینماتیک
metalbarextrusion_xad_cax4rt_enh.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی سینماتیک؛ افزایش کنترل ساعت شنی
metalbarextrusion_xd_cax4rt.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با عناصر RAX2 . تماس مکانیکی سینماتیک
metalbarextrusion_xd_cax4rt_enh.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با عناصر RAX2 . تماس مکانیکی سینماتیک؛ افزایش کنترل ساعت شنی
metalbarextrusion_xp_cax4rt.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی جریمه
metalbarextrusion_xp_cax4rt_enh.inp: اکستروژن جفت شده حرارتی با تولید گرمای اصطکاکی و بدون مش بندی تطبیقی ALE . قالب مدل سازی شده با سطح سفت و سخت تحلیلی. تماس مکانیکی جریمه؛ افزایش کنترل ساعت شنی
