تحلیل حساسیت طراحی برف پاک کن شیشه جلو

این مثال، تحلیل طراحی یک تیغه برف‌پاک‌کن با بارگذاری استاتیکی را نشان می‌دهد.

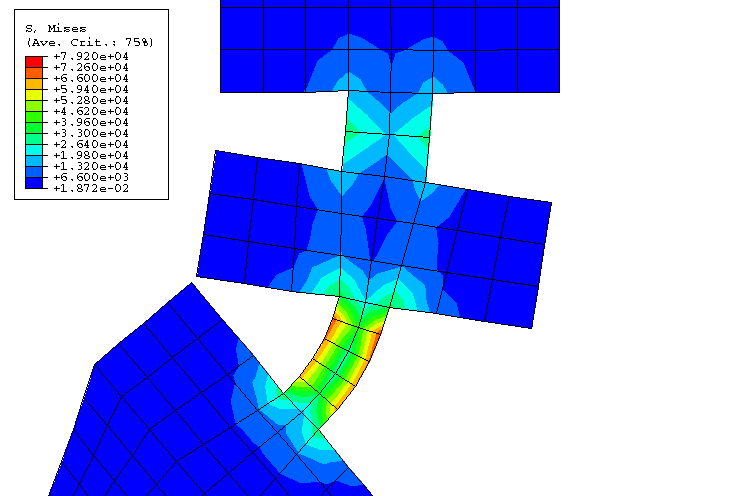

سیستم برف‌پاک‌کن معمولی از سه زیرسیستم اصلی تشکیل شده است: مجموعه تیغه-بازو، یک مکانیزم اتصال و موتور الکتریکی. ما طراحی و تحلیل خود را به زیرسیستم تیغه-بازو محدود می‌کنیم. عملکرد برف‌پاک‌کن توسط عملکرد دینامیکی سیستم برف‌پاک‌کن تعیین می‌شود، در حالی که مقررات ایمنی ایجاب می‌کند که تیغه ناحیه خاصی را روی سطح شیشه جلو پاک کند. دستیابی به سیستم‌هایی که عملکرد برف‌پاک‌کن را بهینه کرده و شرایط ناحیه را برآورده کنند، یک چالش بزرگ است. تعامل بین پاسخ نیرو/انحراف عنصر تیغه (لاستیک) و اصطکاک در سطح مشترک تیغه-شیشه یک عنصر حیاتی در طراحی است. تجزیه و تحلیل حساسیت طراحی از تعامل لاستیک-شیشه، بینشی را ارائه می‌دهد که می‌تواند برای بهبود طراحی قبل از انجام تجزیه و تحلیل دینامیکی پیچیده‌تر چسبندگی-لغزش استفاده شود. تجزیه و تحلیل حساسیت همچنین پارامترهای طراحی را که در کاهش تنش در نواحی بسیار تحت تنش مؤثرتر هستند، شناسایی می‌کند. تماس خودکار بین فلنج‌های عنصر لاستیکی در این مثال در نظر گرفته نشده است.

در این صفحه بحث می‌شود:

هندسه، ویژگی‌های مدل و پارامترهای طراحی
بارگذاری، شرایط مرزی و پاسخ‌های طراحی
نتایج و بحث
فایل‌های ورودی
جداول
ارقام
