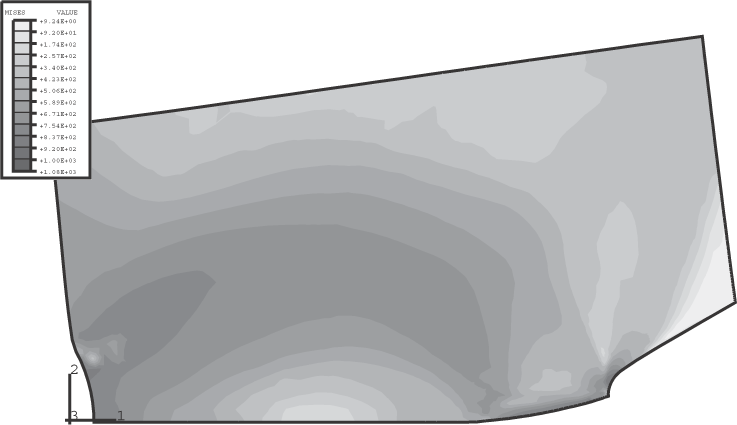

رشد ترک در یک نمونه خمشی سه نقطه ای

این مثال مدل‌سازی طول ترک در مقابل زمان را برای شبیه‌سازی انتشار ترک و استفاده از جابجایی باز شدن ترک به‌عنوان معیار انتشار ترک نشان می‌دهد.

این صفحه در مورد:

شرح مشکل
هندسه و مدل
مواد
بارگذاری و کنترل راه حل
نتایج و بحث
فایل های ورودی
مراجع
جداول
ارقام

برای رشد پایدار ترک در مواد انعطاف پذیر، شواهد تجربی نشان می دهد که مقدار جابجایی باز شدن ترک ( COD ) در یک فاصله مشخص در پشت نوک ترک مرتبط با گسترش ترک در حال انجام معمولاً ثابت است. Abaqus جابجایی بحرانی باز شدن ترک را در فاصله مشخصی از پشت نوک ترک، به عنوان معیار انتشار ترک ارائه می‌کند. مدل دیگر انتشار ترک مورد استفاده در این مثال – طول ترک تجویز شده در مقابل زمان – معمولاً برای تأیید نتایج به‌دست‌آمده از آزمایش‌ها استفاده می‌شود. Abaqus همچنین معیار تنش بحرانی را برای انتشار ترک در مواد ترد فراهم می کند.

در این مثال، یک ترک لبه در یک نمونه خمشی سه نقطه ای بر اساس معیار جابجایی باز شدن ترک، اجازه رشد دارد. انتشار ترک ابتدا با دادن طول ترک به عنوان تابعی از زمان مدل‌سازی می‌شود. داده های طول ترک از Kunecke، Klingbeil و Schicker (1993) گرفته شده است. داده ها برای تجزیه و تحلیل انتشار ترک با استفاده از معیار COD از تجزیه و تحلیل اول گرفته شده است. این مثال نشان می دهد که چگونه می توان از معیار COD در تجزیه و تحلیل رشد ترک پایدار استفاده کرد.
