استفاده از چیدمان ترکیبی برای مدل سازی بدنه قایق بادبانی

Using a composite layup to model a yacht hull

این مثال نحوه ایجاد یک چیدمان ترکیبی برای مدل سازی بدنه قایق را نشان می دهد. ویژگی های Abaqus زیر نشان داده شده است:

وارد کردن هندسه پوسته بدنه قایق بادبانی از فایل ACIS ( .sat )،

ایجاد یک layup ترکیبی با استفاده از Abaqus/CAE ،

استفاده از لایه ها در layup به مناطق مدل،

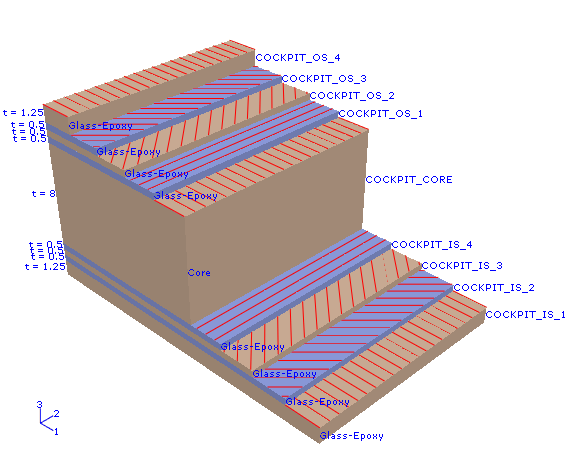

مشاهده نمودار پشته لایه از ناحیه ای از مدل،

مشاهده یک طرح پاکتی که لایه های بحرانی را در هر ناحیه از مدل نشان می دهد و

مشاهده نمودار X-Y از طریق ضخامت یک عنصر.

این صفحه در مورد:

توضیحات برنامه
رویکردهای مدل سازی آباکوس و تکنیک های شبیه سازی
فایل ها
مراجع
جداول
ارقام

فایل ورودی

فایل ها

می توانید از اسکریپت های Abaqus/CAE Python برای ایجاد مدل و اجرای آنالیز استفاده کنید. همچنین می توانید از فایل ورودی Abaqus/Standard برای اجرای آنالیز استفاده کنید.

compositehull_model.py: اسکریپت برای ایجاد مدل با استفاده از هندسه از compositehull_geometry.sat و layup ترکیبی از compositehull_layup.txt.
compositehull_geometry.sat: فایل ACIS حاوی هندسه مدل.
compositehull_layup.txt: یک فایل متنی جدا شده با کاما که لایه ها را در چیدمان ترکیبی تعریف می کند.
compositehull_job.py: اسکریپت برای تحلیل مدل
compositehull_job.inp: فایل ورودی برای تجزیه و تحلیل مدل.
