تجزیه و تحلیل نفوذ فشار سیال یک مهر و موم حلقه O یک اتصال لوله
Fluid pressure penetration analysis of an O-ring seal of a pipe connection

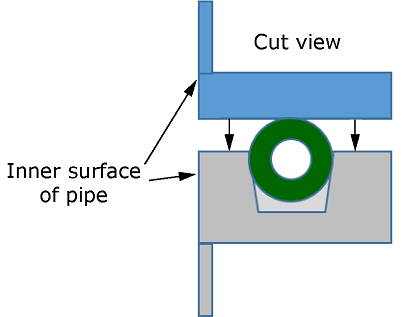

این مثال استفاده از بارهای نفوذ فشار سیال شبیه سازی شده به عنوان بارهای سطحی توزیع شده یا بارهای فشار دوتایی را نشان می دهد. نمایش از طریق مهر و موم حلقه O از اتصال لوله است.
ویژگی های Abaqus زیر نشان داده شده است:
بارهای فشار سیال که بر روی یک منطقه سطح خیس شده عمل می کنند، با منطقه سطح خیس شده بر اساس در نظر گرفتن شرایط تماس در حال تکامل تکامل می یابد.
تماس خود با لاستیک پس از تغییر شکل قابل توجه؛ و
استفاده از رویه های دینامیکی صریح و ضمنی برای تقریب شرایط شبه استاتیکی (اما با برخی اثرات دینامیکی باقی مانده که نیاز به قضاوت مهندسی دارند).
این صفحه در مورد:
توضیحات برنامه
رویکردهای مدل سازی آباکوس و تکنیک های شبیه سازی
بحث در مورد نتایج و مقایسه موارد
فایل های ورودی
ارقام
توضیحات برنامه
این مثال بارگذاری فشار-نفوذ سیال را در Abaqus برای شبیه سازی مهر و موم O-ring نشان می دهد. اورینگ ها به طور گسترده در طراحی ماشین آلات برای آب بندی اتصالاتی که نیاز به انتقال سیال و گاز دارند استفاده می شود. برای طراحی بسیار مهم است که اطمینان حاصل شود که آب بند حاوی مایع در شرایط عملیاتی است. شبیه‌سازی تکامل منطقه در معرض سیال را ردیابی می‌کند و فشار سطحی را با تقریب اثرات سیال در آن منطقه بدون مدل‌سازی مستقیم سیال اعمال می‌کند. هدف از این مثال ارائه دیدگاهی در مورد روش های مدل سازی است. تکرار طراحی بعدی (که در این مثال مورد بحث قرار نگرفته است) ممکن است به بهبود قابل توجهی در طراحی منجر شود.
