تحلیل مقادیر ویژه یک مبدل پیزوالکتریک

Eigenvalue analysis of a piezoelectric transducer

این مسئله، تحلیل طیف ویژه یک مبدل استوانه‌ای متشکل از یک ماده پیزوالکتریک با درپوش‌های انتهایی برنجی را انجام می‌دهد. المان‌های مختلفی در تحلیل طیف ویژه استفاده می‌شوند. المان‌ها از المان‌های متقارن محوری تا المان‌های سه‌بعدی، با استفاده از المان‌های مرتبه پایین‌تر و بالاتر، متغیر هستند. اساس قابلیت پیزوالکتریک در Abaqus در بخش تحلیل پیزوالکتریک شرح داده شده است .

در این صفحه بحث می‌شود:

هندسه و مواد
مدل‌ها
نتایج و بحث
فایل‌های ورودی
منابع
جداول
ارقام

فایل‌های ورودی

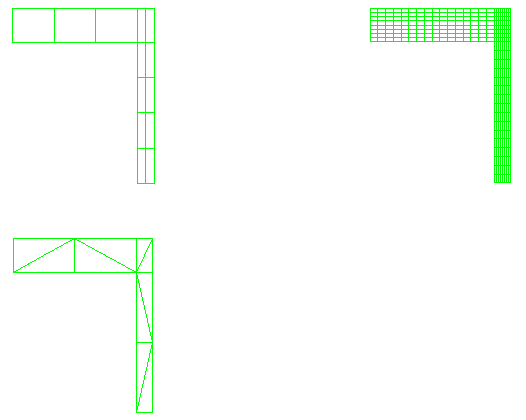

eigenpiezotrans_cax4e_coarse.inp: شبکه بندی درشت با المان های متقارن محوری ۴ گره ای.
eigenpiezotrans_cax4e_fine.inp: شبکه اصلاح‌شده با المان‌های متقارن محوری ۴ گره‌ای.
eigenpiezotrans_cax6e.inp: شبکه‌بندی با المان‌های متقارن محوری ۶ گره‌ای.
eigenpiezotrans_cax8re_coarse.inp: شبکه بندی درشت با المان های متقارن محوری ۸ گره ای.
eigenpiezotrans_cax8re_fine.inp: شبکه اصلاح‌شده با المان‌های متقارن محوری ۸ گره‌ای.
eigenpiezotrans_c3d8e.inp: شبکه‌بندی با المان‌های سه‌بعدی ۸ گره‌ای.
eigenpiezotrans_c3d8e.f: زیرروال کاربر ORIENT استفاده شده در eigenpiezotrans_c3d8e.inp.
eigenpiezotrans_c3d20e.inp: شبکه‌بندی با المان‌های سه‌بعدی ۲۰ گره‌ای.
eigenpiezotrans_c3d20e.f: زیرروال کاربر ORIENT استفاده شده در eigenpiezotrans_c3d20e.f.
eigenpiezotrans_elmatrixout.inp: داده‌هایی که استفاده از خروجی ماتریس المان را با عناصر پیزوالکتریک آزمایش می‌کنند.
eigenpiezotrans_usr_element.inp: داده‌های مربوط به کاری که خروجی ماتریس‌ها را در eigenpiezotrans_elmatrixout.inp می‌خواند و تحلیل مقادیر ویژه را انجام می‌دهد.
