نمایش تحلیل بدنه یک مدل وانت
Display body analysis of a pick-up truck model

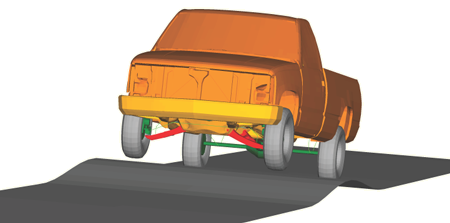

این مثال، استفاده از قابلیت نمایش بدنه در نرم‌افزار آباکوس را برای شبیه‌سازی کارآمد دینامیک خودرو در یک مدل دقیق وانت که از روی یک دست‌انداز متقارن جاده عبور می‌کند، نشان می‌دهد.
در این صفحه بحث می‌شود:
هندسه و مصالح
مدل‌ها
نتایج و بحث
فایل‌های ورودی
منابع
ارقام
هندسه مدل وانت در بخش «Inertia relief in a pickup truck» شرح داده شده است . این مدل به صورت مجموعه‌ای از چندین قطعه سازماندهی شده است که بیست و دو قطعه از آنها به بدنه‌های نمایشی تبدیل شده‌اند. بدنه‌های نمایشی با استفاده از رابط‌ها به هم متصل شده‌اند. چندین قطعه که ممکن است به صورت غیرخطی تغییر شکل دهند (مثلاً فنرهای تخت برای سیستم تعلیق عقب و میله تثبیت‌کننده در جلو) با استفاده از المان‌های تیر مدل‌سازی می‌شوند. جرم، مرکز جرم و اینرسی چرخشی برای هر قطعه با اجرای یک تحلیل بررسی داده روی مدل‌های جداگانه که هر کدام شامل یک قطعه هستند، محاسبه می‌شوند. سپس یک جرم و یک المان اینرسی چرخشی در نقطه مرجع بدنه نمایشی ایجاد می‌شوند. نقطه مرجع هر بدنه نمایشی با استفاده از عناصر رابط به نقاط اتصال آن متصل می‌شود. یک مدل تایر ساده شده CALSPAN برای مدل‌سازی نیروهای شعاعی در تایرها از طریق زیرروال کاربر UEL استفاده می‌شود . وسیله نقلیه به صورت استاتیک توسط گرانش بارگذاری می‌شود، در یک گام پویا در یک جاده صاف شتاب می‌گیرد و از روی دست‌اندازها عبور می‌کند. سپس نتایج با تحلیل‌های مربوطه با زیرسازه‌ها مانند « تحلیل زیرسازه مدل یک وانت» مقایسه می‌شوند .
