مکانیزم میل لنگ

Crank mechanism

این مثال استفاده از عناصر رابط را برای مدل‌سازی قیود سینماتیکی بین اجسام صلب در یک مکانیزم چندجسمی نشان می‌دهد.

در این صفحه بحث می‌شود:

شرح مشکل
نتایج و بحث
فایل‌ها
جداول
ارقام

شرح مشکل

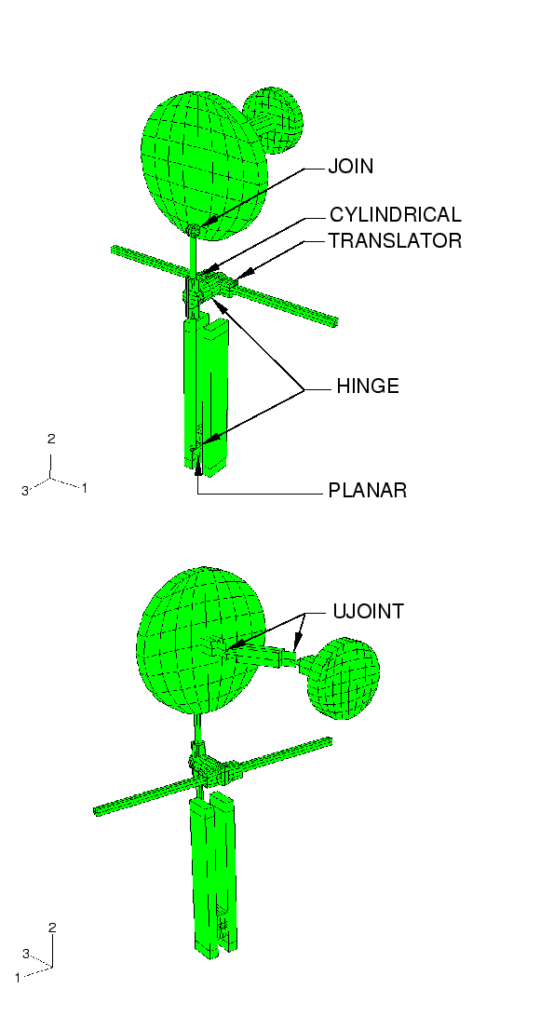

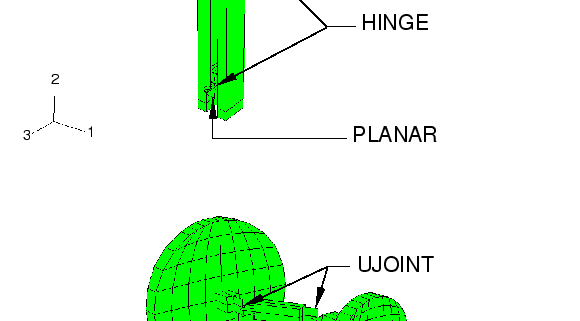

مکانیزم میل‌لنگ مورد بررسی در اینجا، حرکت چرخشی را از طریق دو مفصل یونیورسال منتقل می‌کند و سپس چرخش را به حرکت انتقالی دو اسلاید تبدیل می‌کند. این مکانیزم با استفاده از نه جزء صلب متصل به هشت عنصر رابط مدل‌سازی شده است. قیود سینماتیکی مختلف مدل‌سازی شده با عناصر رابط شامل TRANSLATOR است که امکان انتقال نسبی در امتداد یک خط را فراهم می‌کند اما چرخش را مجاز نمی‌داند؛ HINGE که امکان یک چرخش نسبی را فراهم می‌کند و انتقال‌های نسبی را ثابت نگه می‌دارد؛ CYLINDRICAL که امکان انتقال نسبی در امتداد یک خط و چرخش نسبی حول آن خط را فراهم می‌کند؛ JOIN که انتقال‌های نسبی را ثابت می‌کند اما چرخش‌ها را آزاد می‌گذارد؛ PLANAR که یک نقطه را روی یک صفحه نگه می‌دارد و فقط چرخش‌های نسبی حول عمود بر آن صفحه را مجاز می‌داند؛ و UJOINT که انتقال‌های نسبی را ثابت می‌کند و یک قید جهانی بر چرخش‌های نسبی اعمال می‌کند.

فایل‌های ورودی

فایل‌ها

rigmultimech_std.inp: تحلیل آباکوس/استاندارد .
سنسور_std_rigmultimech.inp: تحلیل Abaqus/Standard با حسگرها و تحریک از طریق زیرروال کاربر UAMP در uamp_rigmultimech.f.
uamp_rigmultimech.f: زیرروال کاربر Abaqus/Standard UAMP برای تعیین دامنه‌ها.
rigmultimech_exp.inp: تحلیل صریح/آباکوس
rigmultimech_std_fric.inp: تحلیل Abaqus/Standard با در نظر گرفتن اصطکاک.
rigmultimech_exp_fric.inp: تحلیل صریح/آباکوس با در نظر گرفتن اصطکاک.
rigmultimech_std_plas.inp: تحلیل Abaqus/Standard با در نظر گرفتن پلاستیسیته.
rigmultimech_exp_plas.inp: تحلیل صریح/آباکوس با در نظر گرفتن پلاستیسیته.
rigmultimech_exp_dam.inp: تحلیل Abaqus/Explicit با در نظر گرفتن آسیب.
rigmultimech_exp_sensor.inp: تحلیل Abaqus/Explicit با حسگرها و فعال‌سازی از طریق زیرروال کاربر VUAMP در vuamp_rigmultimech.f. ویژگی‌های دامنه در زیرروال کاربر تعریف شده‌اند.
vuamp_rigmultimech.f: زیرروال کاربر Abaqus/Explicit VUAMP برای تعیین دامنه برای rigmultimech_exp_sensor.inp.
rigmultimech_exp_sensor_props.inp: تحلیل Abaqus/Explicit با حسگرها و فعال‌سازی از طریق زیرروال کاربر VUAMP در vuamp_rigmultimech_props.f.
vuamp_rigmultimech_props.f: زیرروال کاربر Abaqus/Explicit VUAMP برای تعیین دامنه‌ها برای rigmultimech_exp_sensor_props.inp. ویژگی‌های دامنه در فایل ورودی تعریف شده‌اند.
rigmultimech_bulk.inp: داده‌های حجمی گره و المان برای اجسام صلب.
rigmultimech.py: اسکریپت پایتون که با استفاده از Abaqus/CAE یک مدل Abaqus/Standard و یک مدل Abaqus/Explicit ایجاد می‌کند . این اسکریپت قطعات را از یک فایل ACIS به نام rigmultimech.sat وارد می‌کند .
ریگ مولتی‌تک.سات: فایل ACIS حاوی هندسه مدل.
