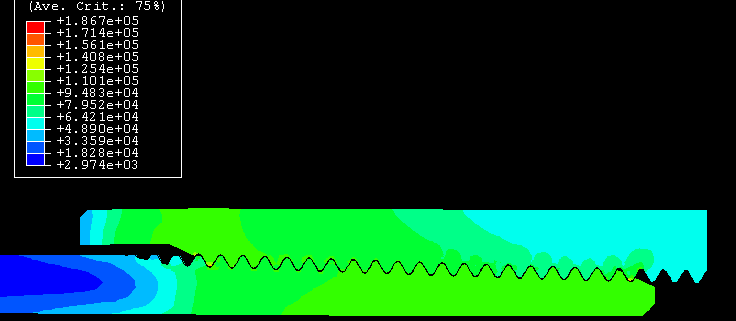

تجزیه و تحلیل متقارن محوری اتصال رزوه ای
Axisymmetric analysis of a threaded connection
این مثال طیف وسیعی از مدلسازی، تحلیل و قابلیت‌های خروجی موجود در Abaqus را برای ارزیابی طراحی یک کانکتور تحت شرایط بارگذاری نشان می‌دهد.
کانکتورهای رزوه ای قطعاتی هستند که معمولاً در صنعت لوله کشی و فراساحل مورد استفاده قرار می گیرند. آنها باید انواع مختلفی از شرایط بارگذاری را تحمل کنند: درگیری با نخ، گشتاور، خم شدن، خروج محوری، فشار داخلی در شرایط کارکرد و اضافه بار، و نشت احتمالی سیال از طریق اتصالات رزوه ای.
این صفحه در مورد:
هندسه و مدل
بارگذاری و شرایط مرزی
نتایج و بحث
قدردانی ها
فایل های ورودی
ارقام
دو روش Abaqus که به ویژه برای تجزیه و تحلیل اتصالات رزوه ای مفید هستند، مشخص کردن تداخل تماس مجاز و بارهای نفوذ فشار است.
روش تناسب “کوچک شدن” خودکار می تواند برای رفع خودکار بسته شدن بیش از حد دو سطح در تماس استفاده شود. این روش فقط در مرحله اول تجزیه و تحلیل قابل استفاده است و نمی توان از آن با خود تماسی استفاده کرد. برای جزئیات به مدلسازی تداخل تماس متناسب در Abaqus/Standard مراجعه کنید .
قابلیت نفوذ فشار مبتنی بر سطح شرح داده شده در بارهای نفوذ فشار سیال برای شبیه سازی نفوذ فشار بین سطوح در تماس استفاده می شود. این قابلیت برای شبیه‌سازی مواردی ارائه می‌شود که در آن یک اتصال بین دو جسم تغییر شکل‌دهنده (مثلاً بین دو جزء که روی یکدیگر رزوه‌شده‌اند) یا بین یک جسم تغییر شکل‌دهنده و یک سطح صلب (مانند یک واشر نرم مورد استفاده در یک اتصال) در یک یا چند انتها در معرض فشار سیال قرار می‌گیرد. این فشار به داخل اتصال نفوذ می کند و سطوح تشکیل دهنده اتصال را بارگذاری می کند تا زمانی که به ناحیه ای از سطوح برسد که فشار تماس بین سطوح همجوار از مقدار بحرانی مشخص شده در بار نفوذ فشار بیشتر شود و نفوذ بیشتر را قطع کند.
