آکوستیک در یک مجرای دایره‌ای با جریان
Acoustics in a circular duct with flow
این مثال، استفاده از قابلیت‌های تولید مدل متقارن و انتقال نتایج متقارن را برای ایجاد یک مدل آکوستیک نشان می‌دهد. علاوه بر این، استفاده از قابلیت انتقال حالت پایدار در Abaqus را برای تعیین سرعت چرخشی در محیط آکوستیک و تحلیل میدان آکوستیک تحت تأثیر جریان چرخشی نشان می‌دهد. یک حفره آکوستیک به شکل لاستیک تحلیل می‌شود.
در این صفحه بحث می‌شود:
شرح مسئله و تعریف مدل
بارگیری
نتایج و بحث
فایل‌های ورودی
ارقام
شرح مسئله و تعریف مدل
این مدل، نسخه‌ی ساده‌شده‌ای از حفره‌ی آکوستیک در تایر خودرو است. سطح مقطع حفره با استفاده از المان‌های متقارن محوری ایجاد شده و به این المان‌ها خواص ماده‌ای متناظر با هوا اختصاص داده شده است. از یک گام ساختگی برای ایجاد فایل‌های مختلف مورد استفاده در مراحل بعدی تحلیل سه‌بعدی استفاده شده است.

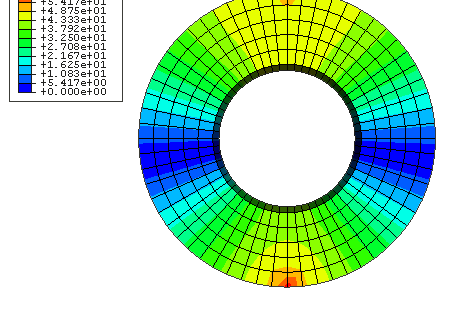

حفره چنبره کامل با استفاده از تعریف مدل متقارن دورانی ایجاد می‌شود تا یک مش یکنواخت محیطی از ۶۰ بخش در اطراف دایره تشکیل شود. روش‌های دینامیک حالت پایدار، استخراج فرکانس ویژه و استخراج فرکانس پیچیده از سرعت جریان آکوستیک برای در نظر گرفتن اثرات جریان چرخشی استفاده می‌کنند.
حفره هوا در حالت سکون، با سرعت ۲۸.۰ رادیان بر ثانیه (مطابق با ۱۰۰ کیلومتر بر ساعت) و با سرعت ۳۲۰ رادیان بر ثانیه (مطابق با ۰.۳ ماخ در لبه بیرونی حفره) مورد تجزیه و تحلیل قرار می‌گیرد.
نتایج دینامیک حالت پایدار در فرکانس‌های بین ۱۵۰ تا ۳۷۰ هرتز محاسبه می‌شوند. برای تحلیل‌های پیچیده، مدهای بین ۴۵ تا ۱۰۰۰ هرتز درخواست می‌شوند.
