این بخش دوم (از دو بخش) آموزش تحلیل استاتیکی خرپا است.

کلمات کلیدی: Abaqus CAE، مدل‌سازی، سازه خرپایی، خواص مواد، مقطع، مونتاژ، مراحل تحلیل

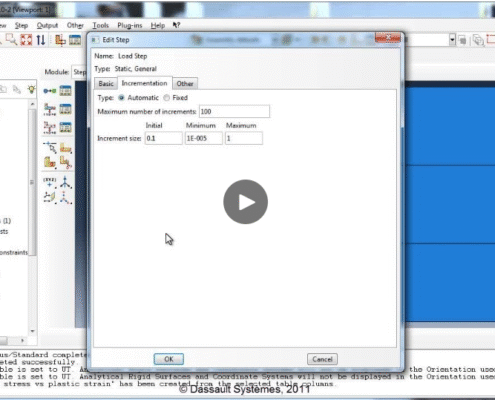

مراحل اولیه مدل‌سازی خرپا در Abaqus CAE

برای شروع تحلیل استاتیک یک سازه خرپایی در Abaqus، باید مراحل مدل‌سازی اولیه را با دقت انجام دهید. این فرآیند از ایجاد قطعه تا تعریف خواص و مونتاژ آن را در بر می‌گیرد.

۱. ایجاد و ویرایش مدل

ابتدا، نام مدل پیش‌فرض را به “Truss” تغییر دهید^۱. سپس، یک قطعه (Part) جدید ایجاد کرده و نام آن را “Truss” بگذارید^۲. از آنجایی که خرپا یک مدل

دوبعدی است، فضای مدل‌سازی را به صورت تخت (Planar) تنظیم کنید^۳. برای ترسیم، می‌توانید اندازه تقریبی را ۱۰ متر قرار دهید^۴.

۲. ترسیم و آماده‌سازی قطعه

با استفاده از ابزار “Connected Lines”، اعضای خرپا را ترسیم کنید^۵. هر کلیک یک گره جدید ایجاد می‌کند^۶. برای جداسازی خطوطی که شامل چندین عنصر خرپا هستند، از ابزار

تقسیم (Split) استفاده کنید^۷. این ابزار در نوار ابزار در کنار ابزار برش خودکار (Auto-Trim) قرار دارد^۸. در نهایت، با استفاده از ابزار “Add Constraint”،

قید Equal Link را برای خطوط هم‌طول اعمال کنید و ابعاد خرپا را با ابزار اندازه‌گیری مشخص کنید^۹.

۳. تعریف خواص ماده و مقاطع

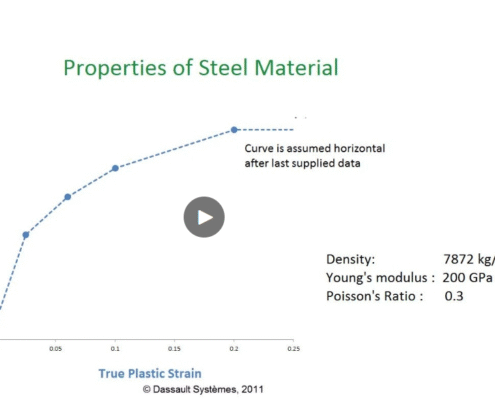

ایجاد ماده: یک ماده جدید با نام AISI-155 Steel ایجاد کنید^۱۰. چگالی فولاد را از

۷.۸۷۲ گرم بر سانتی‌متر مکعب به ۷۸۷۲ کیلوگرم بر متر مکعب تبدیل کنید تا واحدها یکسان باشند^۱۱. خواص الاستیک مانند

مدول یانگ ۲۰۰ گیگاپاسکال (یا ۲۰۰E9 پاسکال) و نسبت پواسون ۰.۲۹ را وارد کنید^۱۲.
ایجاد مقطع: یک مقطع جدید برای خرپا ایجاد کنید و نام آن را “Truss” بگذارید^۱۳. دسته (Category) را روی “Truss” و نوع (Type) را نیز “Truss” انتخاب کنید^۱۴. مساحت مقطع عرضی را بر اساس شعاع

۰.۰۱ متر (۱ سانتی‌متر) محاسبه کرده و مقدار ۳.۱۴ x 10^-4 را وارد کنید^۱۵.
